Electric Vibratory Hammer (CEV)
Excavator Mounted Telescopic Crane (EMC)
22 April 2021

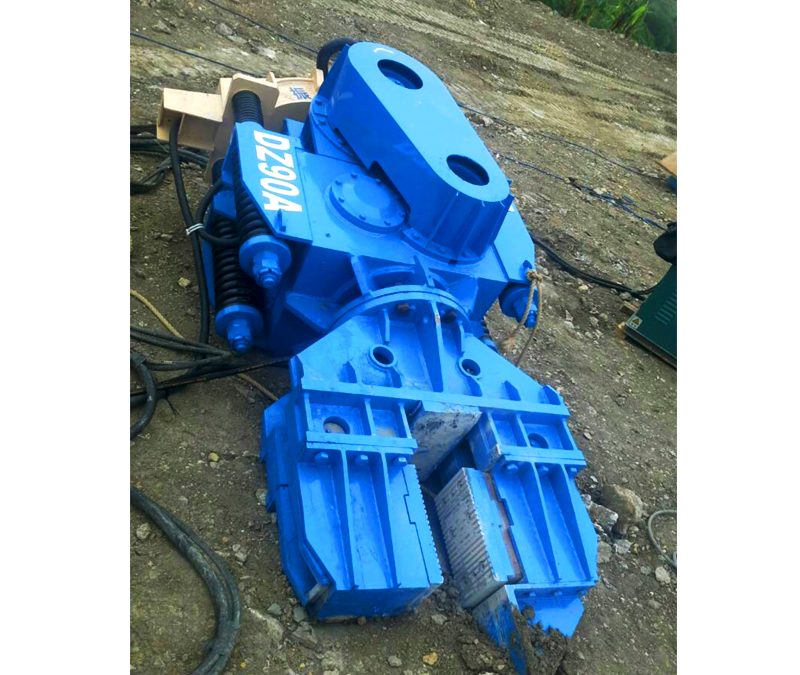

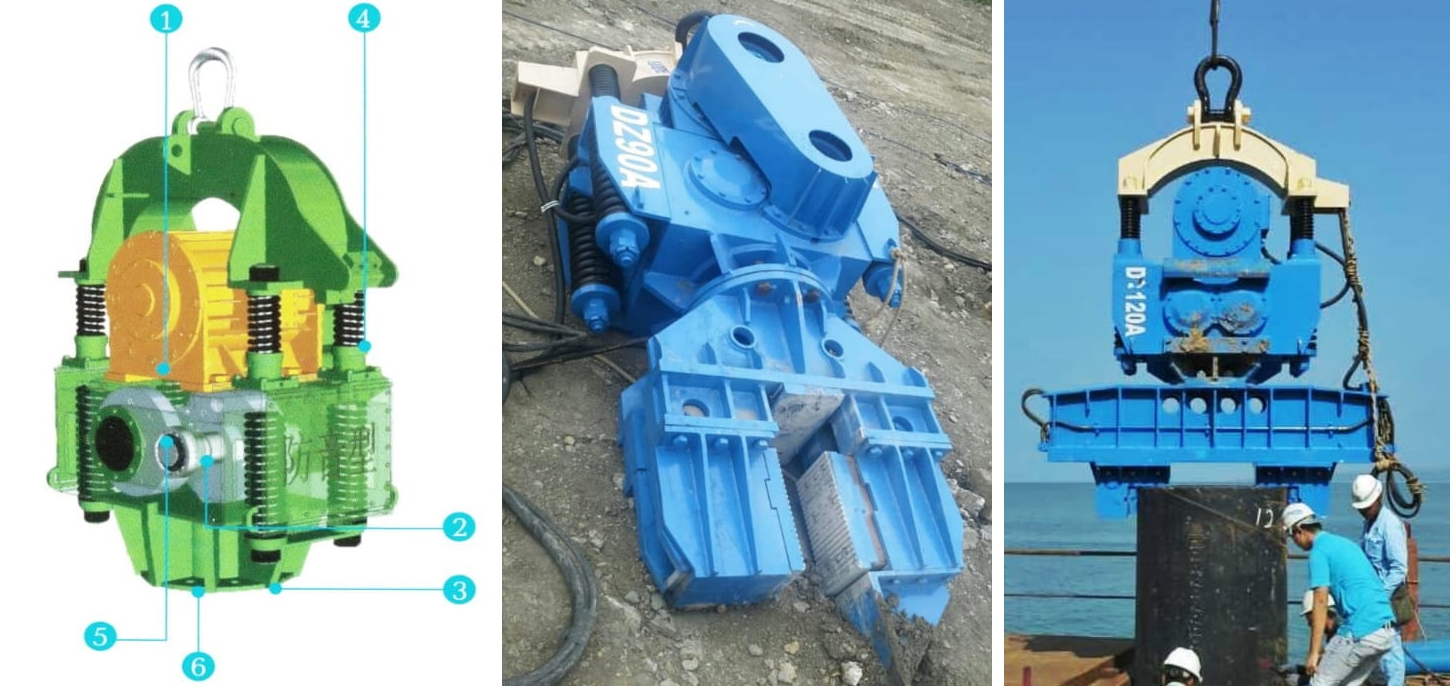

Electric Vibratory Hammer (CEV) atau biasa disingkat Vibro Hammer merupakan salah satu alat pancang yang relatif tidak berisik dan ramah lingkungan, karena suara dan getaran yang dihasilkan tidak sebesar yang dihasilkan pukulan palu (hammer). Umumnya alat ini ditenagai genset, dan digunakan dengan cara digantung oleh crane (crawler maupun mobile). Alat ini sangat cocok untuk pemancangan (ataupun pencabutan) sheet pile baja dan beton, pipa baja, tiang pancang baja, dll.
Prinsip kerja dari vibro elektrik ini adalah menggunakan energy getaran untuk mengurangi hambatan ataupun gesekan antara tiang dan tanah, dan disaat hambatan ataupun gesekan tersebut berkurang, tiang maupun pipa dapat dimasukkan ke dalam tanah dengan dibantu gaya gravitasi dari berat alat dan berat material itu sendiri. Prinsip yang sama juga berlaku untuk pencabutan material dari dalam tanah.
Sebagian besar dari vibro hammer GTM sudah menggunakan panel inverter, sehingga genset yang diperlukan untuk menggerakkan alat kami lebih kecil dibanding dengan type non inverter, sehingga dapat membantu menghemat biaya genset dan bahan bakar. Nilai investasi alat CEV kami sangat terjangkau dan kompetitif. Hubungi kami untuk penawaran dan informasi lebih lanjut!
| Model | DZ-45 | DZ-60 | DZ-90 | DZJ-90 | DZJ-120 | DZJ-135 | DZJ-150 |
| Motor power (kW) | 45 | 60 | 90 | 90 | 120 | 135 | 150 |
| Eccentric moment (N.m) | 287 | 487 | 573 | 573 | 750 | 806 | 1120 |
| Centrifugal force (kN) | 380 | 492 | 579 | 0-579 | 0-823 | 0-883 | 0-1140 |
| Frequency(RPM) | 1100 | 960 | 960 | 0-960 | 0-1000 | 0-1000 | 0-960 |
| Max amplitude (mm) | 6.2 | 7.0 | 6.6 | 6.6 | 0-7.45 | 0-8.2 | 0-13.5 |
| Max pulling force (kN) | 180 | 215 | 254 | 254 | 392 | 420 | 450 |
| Dimension (m) | 1.65/1.20/2.30 | 1.75/1.25/2.40 | 1.85/1.30/2.50 | 1.85/1.30/2.50 | 2.10/1.40/2.60 | 2.10/1.40/2.60 | 2.20/1.50/3.30 |
| Weight without clamp (t) | 3.80 | 4.50 | 5.70 | 5.70 | 7.00 | 7.20 | 8.70 |
| Wire cable (mm²) | 35 | 35 | 50 | 50 | 70 | 70 | 95 |
| Clamp type | S | S | S/D | S/D | S/D | S/D | S/D |
| Clamp scope (mm) | – | – | 530-1500 | 530-1500 | 600-2000 | 600-2000 | 600-2500 |
| Generator (kW) | 150 | 200 | 300 | 250 | 300 | 300 | 350 |
| Crane Capability (t) | 25 | 35 | 50 | 50 | 70 | 70 | 80 |
*Note: some value might subject to slight changes along with improvement on design and technology
